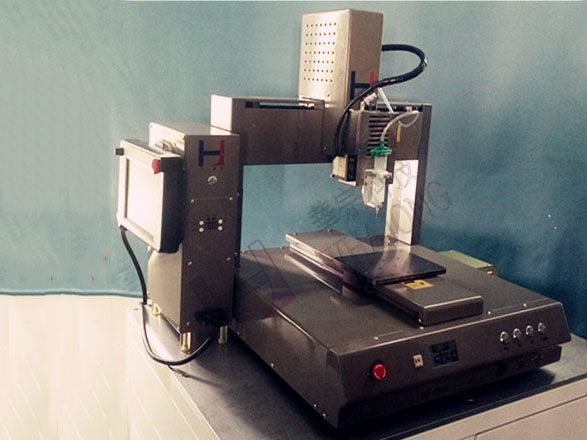

产品特点：
自动图像识别系统
可以方便地设定在基板上的点胶位置，设备运行时可以有效捕捉对应的基准点做对比和校正，更加有效地校正针头的位置和高度。
运动系统
X轴和Y轴最大速度为1000mm/s，加上图像识别系统的辅助定位，使整台设备运动更加快速和准确，效率更高。Z轴行程为100mm，可以兼容多种不同高度的产品进行点胶作业。
操作便利性
更换新产品时，软体设计有快速定位检测模式，全程图像示教编程，新产品5分钟以内即可切换完毕。
另可以简单设置多段线总重量控制功能，无需每条路径手动微调校正重量。便利性属业界遥遥领先。
设备参数：
| 型号 | HXH-331H | 点胶范围 X/Y/Z(mm) | 300/300/100 |
| 最大负载 Y-AXIS / Z-AXIS | 12kg/7kg | 重复精度 | ±0.02MM |
| 移动速度 X&Y/Z (mm/sec) | 0.1~800/400 | 分解能力 | 0.01mm/Axis |
| 程序记录模式 Program Capacity | 无限组( 可支持上传电脑) | 显示方式 Program Display | Teach Pendant LCD |
| 马达系统 Motor System | 松下伺服 | 运动模式 Control Method | 点到点/连续线段 |
| 传动方式 Driving Method | 精密丝杆+精密直线导轨（双导轨） | 运动补间功能 | 3axis (3D立体空间任意路线皆可) |
| 编辑模式 | 触摸屏 | 点胶方式 | 气压点胶/自动喷胶 |
| 定位方式 | CCD扫描自动定位补偿/自动测高补偿 | I/0讯号 I/O Signals Port | 12 Inputs /12 Outputs |
| 输入电源 Power Supply | 全电压AC110V ~ 220V（内部开关转换） 300W | 两立柱间距离 | 480MM |
| 工作台板大小 | 190*150MM | 外型尺寸 | 517*561*681 |
| 机台结构 | 钣金结构 | 本体重量 | 约55KG |

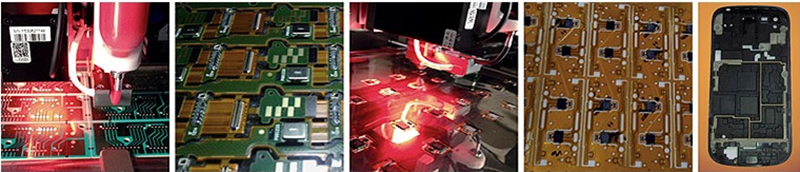

应用范围
✔VCM，CCM组装点胶 ✔指纹模组组装点胶 ✔FPC/PCB零件保护、包封、补强点胶 ✔IC零件Under fill、引脚保护 ✔手机、连接线外壳点PUR热熔胶粘接固定 ✔手机天线点胶 ✔微量精密底部填充 ✔密封保护 ✔BGA焊点增强 ✔芯片包封材料 ✔芯片级封装 ✔非流动底部填充 ✔腔体填充 ✔导电胶 ✔晶圆黏贴 ✔生命科学 ✔零件涂覆保护 ✔电容屏UV胶围坝
