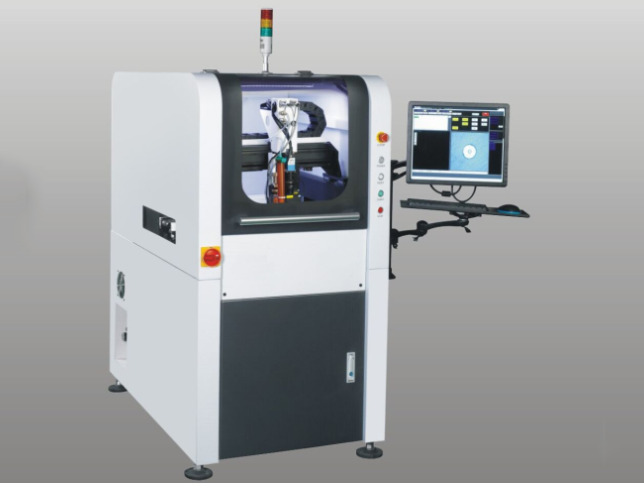

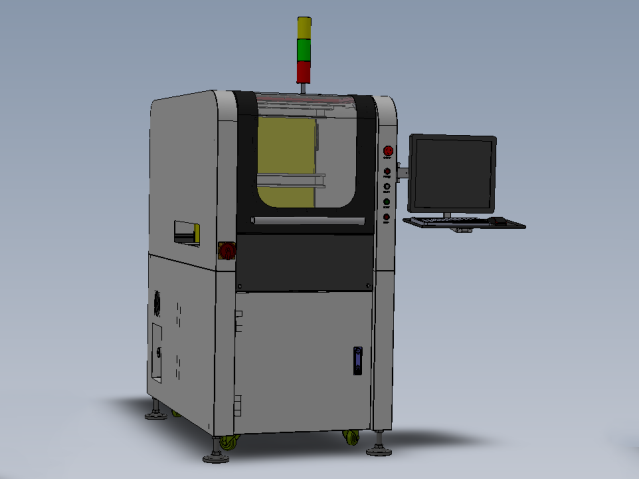

HXH-9600S在线式高速喷射点胶机

在线式喷射点胶机可实现高速度、高精度、高重复性的点胶作业，适用于底部填充、腔体填充、晶圆粘贴、零件涂覆保护、贴合密封等，特别适用于大批量的生产加工，广泛应用于半导体封装和组装生产过程中的多种胶水材料应用场合。

在线咨询

产品简介

设备参数：

设备型号	HXH9600S	轨道数量	单轨道
X-Y轴精度	±0.04 mm 3δ	输送皮带	聚氨酯圆皮带
Z轴精度	±0.02 mm 3δ	输送速度	0～1 m/s可调
X-Y重复精度	±0.02 mm 3δ	最小产品宽度	50 mm
X-Y速度	1000 mm/s	最大产品宽度	450 mm
X轴行程	400 mm，伺服+丝杠	最大产品高度	30 mm
Y轴行程	300 mm，伺服+丝杠	最大产品底部高度	10 mm
Z轴行程	100 mm，伺服+丝杠	轨道高度	910～960 mm
摄像头像素	130万	边缘间隙	7 mm
照明	工业级光源	基板/载具限位	单侧、双侧气缸顶升
计算机	品牌工控机	基板/载具夹紧	双侧气缸顶升
设备软件	FluidVision点胶控制软件	输送带驱动	步进电机
操作方式	自动(SMEMA)/手动	输送带宽度调整	步进电机+同步带
设备尺寸	W700 X D1350 X H1800 mm	胶体输出方式	气动或压电喷阀（都可）
供气压力	0.7～0.8MPa	点胶瓷片	校正喷头位置
供电电源	AC220V,50Hz,10A	针头高度检测	激光高度检测
通风	向上通风	针头清洗	真空+硅胶帽
设备重量	600Kg	点胶称重	0.1mg

产品特点：

自动图像识别系统
　　可以方便地设定在基板上的点胶位置，设备运行时可以有效捕捉对应的基准点做对比和校正，更加有效地校正针头的位置和高度。

运动系统
　　X轴和Y轴最大速度为1000mm/s，加上图像识别系统的辅助定位，使整台设备运动更加快速和准确，效率更高。Z轴行程为100mm，可以兼容多种不同高度的产品进行点胶作业。

清洗及称重
　　生产作业时，针头可以设定到指定位置进行清洗，擦除多余的胶水和污物，也可以借助图像识别系统进行更换喷嘴或针头，或者进行点胶位置的校正。配备万分之一或十万分之一克的精密天平配合喷射阀使用，通过称重和自动校正的方式保证每次胶水用量一致，更好地保障产品品质。

送料系统
　　传送带将基板从上游加工设备传送到点胶位置，点胶完成后再将基板传送到下游加工设备，也可以将传送带设定为“BY PASS”状态，当做单纯的传送带使用，传送带速度和宽度可以根据使用要求进行调节。

胶体输出方式

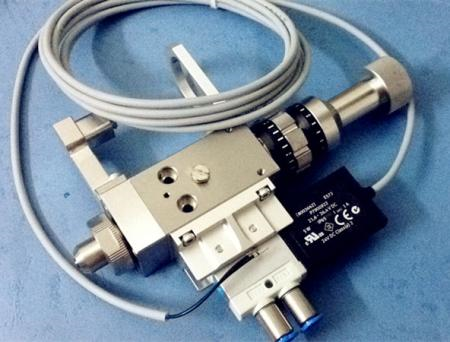

　　本设备标准配置为Q1系列气动高速喷射阀（每秒最高200点），可任意设定点的大小，最小单点直径可达250微米，最高涂料粘度可达25万CPS，最小单点胶量可达0.015mg，喷胶量稳定。可配多规格喷嘴。也可以选配市面上任意品牌压电陶瓷阀，也可以根据客户需求换装其它类型点胶阀，本机软件都可支持。

操作便利性
　　更换新产品时，软体设计有快速定位检测模式，全程图像示教编程，新产品5分钟以内即可切换完毕。另可以简单设置多段线总重量控制功能，无需每条路径手动微调校正重量。便利性属业界遥遥领先。

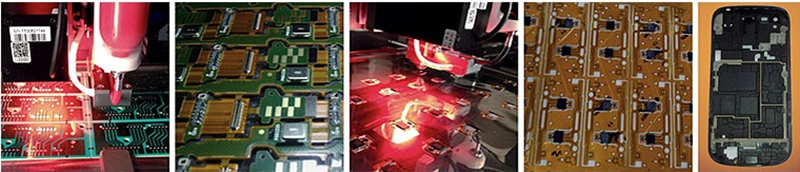

应用范围

✔VCM，CCM组装点胶 ✔指纹模组组装点胶 ✔FPC/PCB零件保护、包封、补强点胶 ✔IC零件Under fill、引脚保护 ✔手机、连接线外壳点PUR热熔胶粘接固定 ✔手机天线点胶 ✔微量精密底部填充 ✔密封保护 ✔BGA焊点增强 ✔芯片包封材料 ✔芯片级封装 ✔非流动底部填充 ✔腔体填充 ✔导电胶 ✔晶圆黏贴 ✔生命科学 ✔零件涂覆保护 ✔电容屏UV胶围坝
